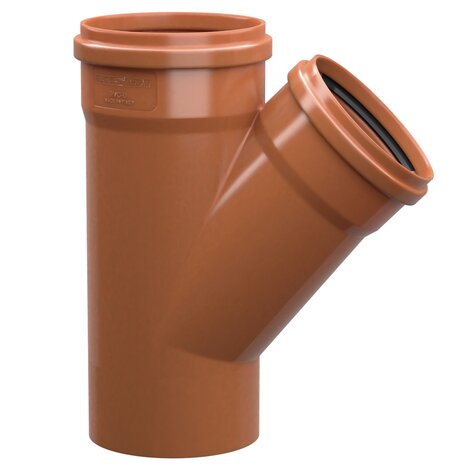

Deriva reduzida 45° M/F

Os acessórios de PVC para esgotos da REDI são adequados para a construção de condutas subterrâneas sem pressão para o transporte de águas residuais civis e industriais (águas brancas, negras e mistas), águas residuais industriais e agrícolas e águas residuais em geral, dentro dos limites da resistência química dos materiais.
As caraterísticas técnicas dos acessórios estão em conformidade com a norma EN 1401, a gama de tamanhos abrange diâmetros de DN 110 a DN 630. O sistema de junção é do tipo de encaixe com um vedante labial. As juntas são feitas com vedantes labiais amovíveis construídos e certificados de acordo com as normas EN 681-1 e DIN 4060.

Deriva reduzida 45° M/F
Deriva reduzida 45° M/F
Deriva reduzida 45° M/F
Deriva reduzida 45° M/F
Deriva reduzida 45° M/F
Deriva reduzida 45° M/F
Referência Unidades por caixa Medida DN DN (mm) DN1 (mm) S (mm) S1 (mm) Z1 (mm) Z2 (mm) Z3 (mm) L1 (mm) L2 (mm) L3 (mm) α Painel DN 1 L1 L2 l3 S s1 z1 z2

Z3
031165E 7 160-110 160 160 110 4,0 4 2 168 176 82 74 56 45° Standard - - - - - - - - -
031205E 3 200-160 200 200 160 4,9 4,9 18 228 232 100 86 74 45° Standard - - - - - - - - -
031355E 4 200-110 200 200 110 4,9 4,9 17 191 200 100 86 56 45° Standard - - - - - - - - -
031365E 6 160-125 160 160 125 4,0 4 12 180 185 83 74 62 45° Standard - - - - - - - - -
031375E 4 200-125 200 200 125 4,9 4,9 7 201 212 100 86 62 45° Standard - - - - - - - - -
0314091 1 250-160 250 250 160 6,2 4 3 250 261 131 103 74 45° Standard - - - - - - - - -
0314191 1 250-200 250 250 200 6,2 4,9 24 275 280 134 103 86 45° Standard - - - - - - - - -
0314291 1 315-160 315 315 160 7,7 4 33 289 306 144 114 75 45° Standard - - - - - - - - -
0314391 1 315-200 315 315 200 7,7 4,9 5 317 337 144 114 85 45° Standard - - - - - - - - -
1314451 1 400-110 400 400 110 9,8 3,2 '-130 450 435 165 170 65 45° Standard - - - - - - - - -
1315351 1 500-160 500 500 160 10,5 4 '-65 450 680 200 250 90 45° Standard - - - - - - - - -
1315451 1 500-200 500 500 200 10,5 4,9 87 400 575 200 250 110 45° Standard - - - - - - - - -
1316651 1 400-160 400 400 160 9,8 4 69 319 385 165 170 95 45° Standard - - - - - - - - -
1317751 1 400-200 400 400 200 9,8 4,9 50 355 435 165 180 105 45° Standard - - - - - - - - -
1318051 1 315-110 315 160 110 4,0 3,2 2 168 176 82 74 56 45° Standard 110 190 117 55 7.7 3.2 -79 287 315
1318151 1 315-125 315 160 110 4,0 3,2 2 168 176 82 74 56 45° Standard 125 180 117 62 7.7 3.2 -69 287 310
D314491 1 315-250 315 315 250 7,7 6,2 28 335 344 156 114 99 45° Standard - - - - - - - - -
D314691 1 400-250 400 400 250 9,8 6,2 35 440 445 165 180 130 45° Standard - - - - - - - - -
D314791 1 400-315 400 400 315 9,8 6,9 73 480 530 160 170 135 45° Standard - - - - - - - - -
D314991 1 500-250 500 500 250 12,3 6,2 '-10 510 530 200 250 110 45° Standard - - - - - - - - -
D315091 1 500-315 500 500 315 12,3 6,9 '-45 475 503 200 250 135 45° Standard - - - - - - - - -
D315191 1 500-400 500 500 400 12,3 9,8 115 615 640 200 250 180 45° Standard - - - - - - - - -
