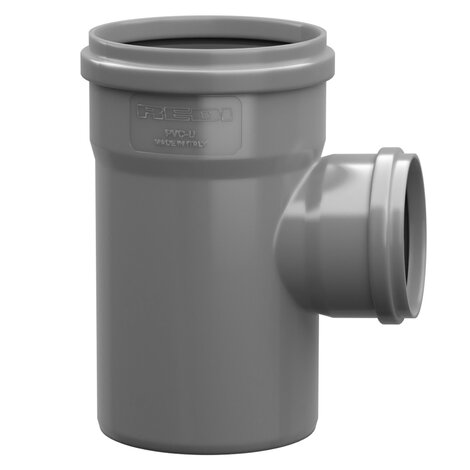

Deriva reduzida 87°30' M/F
Os acessórios de PVC para esgotos da REDI são adequados para a construção de condutas subterrâneas sem pressão para o transporte de águas residuais civis e industriais (águas brancas, negras e mistas), águas residuais industriais e agrícolas e águas residuais em geral, dentro dos limites da resistência química dos materiais.
As caraterísticas técnicas dos acessórios estão em conformidade com a norma EN 1401, a gama de tamanhos abrange diâmetros de DN 110 a DN 630. O sistema de junção é do tipo de encaixe com um vedante labial. As juntas são feitas com vedantes labiais amovíveis construídos e certificados de acordo com as normas EN 681-1 e DIN 4060.
| Referência | Unidades por caixa | Medida | DN | DN (mm) | DN1 (mm) | S (mm) | S1 (mm) | Z1 (mm) | Z2 (mm) | Z3 (mm) | L1 (mm) | L2 (mm) | L3 (mm) | α | Painel |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 035015E | 4 | 200-110 | 160 | 200 | 110 | 4,9 | 3,2 | 50 | 110 | 120 | 135 | 86 | 59 | 87° 30' | Standard |
| 035025E | 4 | 200-125 | 200 | 200 | 125 | 4,9 | 3,2 | 58 | 110 | 120 | 125 | 86 | 62 | 87° 30' | Standard |
| 035165E | 10 | 160-110 | 160 | 160 | 110 | 4,0 | 3,2 | 59 | 69 | 87 | 81 | 74 | 57 | 87° 30' | Standard |
| 035205E | 4 | 200-160 | 200 | 200 | 160 | 4,9 | 4 | 75 | 110 | 132 | 110 | 86 | 74 | 87° 30' | Standard |
| 0353551 | 1 | 250-110 | 250 | 250 | 110 | 6,2 | 3,2 | 90 | 100 | 132 | 144 | 99 | 51 | 87° 30' | Standard |
| 0353651 | 1 | 160-125 | 160 | 160 | 125 | 4,0 | 3,2 | 60 | 81 | 94 | 88 | 71 | 62 | 87° 30' | Standard |
| 0353851 | 1 | 250-200 | 250 | 250 | 200 | 6,2 | 4,9 | 132 | 143 | 136 | 123 | 120 | 116 | 87° 30' | Standard |
| 0354051 | 1 | 250-160 | 250 | 250 | 160 | 6,2 | 4 | 90 | 100 | 134 | 117 | 126 | 85 | 87° 30' | Standard |
| 1352251 | 1 | 315-110 | 315 | 315 | 110 | 7,7 | 3,2 | 50 | 150 | 176 | 180 | 116 | 56 | 87° 30' | Standard |
| 1354151 | 1 | 400-110 | 400 | 400 | 110 | 9,8 | 3,2 | 153 | 183 | 240 | 180 | 145 | 60 | 87° 30' | Standard |
| 1354451 | 1 | 315-160 | 315 | 315 | 160 | 7,7 | 4 | 75 | 150 | 180 | 155 | 116 | 73 | 87° 30' | Standard |
| 1355551 | 1 | 315-200 | 315 | 315 | 200 | 7,7 | 4,9 | 95 | 150 | 185 | 135 | 116 | 87 | 87° 30' | Standard |
| 1356651 | 1 | 400-160 | 400 | 400 | 160 | 9,8 | 4 | 120 | 205 | 135 | 215 | 160 | 87 | 87° 30' | Standard |
| 1357751 | 1 | 400-200 | 400 | 400 | 200 | 9,8 | 4,9 | 145 | 240 | 145 | 215 | 175 | 104 | 87° 30' | Standard |
| 1358851 | 1 | 400-250 | 400 | 400 | 250 | 9,8 | 6,2 | 186 | 227 | 270 | 180 | 145 | 105 | 87° 30' | Standard |
| 1359951 | 1 | 400-315 | 400 | 400 | 315 | 9,8 | 6,9 | 186 | 227 | 260 | 180 | 145 | 125 | 87° 30' | Standard |
| D354691 | 1 | 315-250 | 315 | 315 | 250 | 7,7 | 6,2 | 166 | 178 | 174 | 128 | 140 | 110 | 87° 30' | Standard |
| D354991 | 1 | 500-250 | 500 | 500 | 250 | 10,5 | 6,2 | '- | '- | '- | 210 | 170 | 105 | 87° 30' | Standard |
| D355091 | 1 | 500-315 | - | 500 | 315 | 10,5 | 6,9 | '- | '- | '- | 210 | 170 | 125 | 87° 30' | Standard |
| D355191 | 1 | 500-400 | 500 | 500 | 400 | 10,5 | 9,8 | '- | '- | '- | 210 | 170 | 145 | 87° 30' | Standard |
