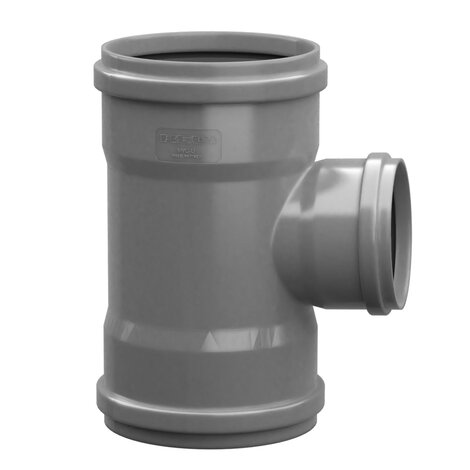

Deriva reduzida 87°30' F/F
Os acessórios para esgotos em PVC da REDI são adequados para a construção de condutas subterrâneas sem pressão para o transporte de águas residuais civis e industriais (águas brancas, negras e mistas), águas residuais industriais e agrícolas e águas residuais em geral, dentro dos limites da resistência química dos materiais.
As caraterísticas técnicas dos acessórios estão em conformidade com a norma EN 1401, a gama de tamanhos abrange diâmetros de DN 110 a DN 630. O sistema de junção é do tipo de encaixe com um vedante labial. As juntas são feitas com vedantes labiais amovíveis construídos e certificados de acordo com as normas EN 681-1 e DIN 4060.
| Referência | Unidades por caixa | Medida | DN | DN (mm) | DN1 (mm) | S (mm) | S1 (mm) | Z1 (mm) | Z2 (mm) | Z3 (mm) | L1 (mm) | L3 (mm) | α | Painel | DN 1 | L1 | L2 | S | s1 | z1 | z2 | Z3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0351741 | 8 | 160-110 | 160 | 160 | 110 | 4,0 | 3,2 | 70 | 75 | 95 | 72 | 56 | 87° 30' | Bloccata/Fixed | - | - | - | - | - | - | - | - |
| 0460141 | 2 | 200-110 | - | 200 | 110 | 4,9 | 3,2 | 108 | 110 | 120 | 86 | 60 | 87° 30' | Bloccata/Fixed | - | - | - | - | - | - | - | - |
| 0460641 | 1 | 200-160 | 200 | 200 | 160 | 4,9 | 4 | 108 | 110 | 132 | 86 | 74 | 87° 30' | Bloccata/Fixed | - | - | - | - | - | - | - | - |
| 1461241 | 1 | 250-125 | 250 | 160 | 110 | 4,0 | 3,2 | 70 | 75 | 95 | 72 | 56 | 87° 30' | Bloccata/Fixed | 125 | 103 | 130 | 6.2 | 3.2 | 100 | 100 | 132 |
| 1461641 | 1 | 250-160 | 250 | 160 | 110 | 4,0 | 3,2 | 70 | 75 | 95 | 72 | 56 | 87° 30' | Bloccata/Fixed | 160 | 107 | 126 | 6.2 | 4.0 | 100 | 100 | 134 |
| 1464451 | 1 | 315-200 | 315 | 315 | 200 | 7,7 | 4,9 | 150 | 150 | 185 | 116 | 87 | 87° 30' | Standard | - | - | - | - | - | - | - | - |
| 1465541 | 1 | 400-110 | 400 | 160 | 110 | 4,0 | 3,2 | 70 | 75 | 95 | 72 | 56 | 87° 30' | Bloccata/Fixed | 110 | 145 | 60 | 9.8 | 3.2 | 192 | 192 | 240 |
| 1467741 | 1 | 400-200 | 400 | 400 | 200 | 9,8 | 4,9 | 192 | 192 | 250 | 145 | 95 | 87° 30' | Bloccata/Fixed | - | - | - | - | - | - | - | - |
