QRV

QRV - ISO - UNI - collarines con brida

Herrajes para unión - collares para rebordear.

Portabrida estriado según DIN 8063 PN 10/16 extremos hembra para unión, superficies de soporte estriadas para contrapollares QPV/QRV y juntas planas.

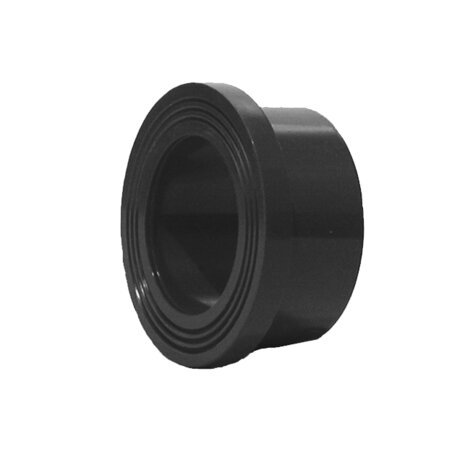

Immagine del raccordo per incollaggio QRV collari per flangiatura

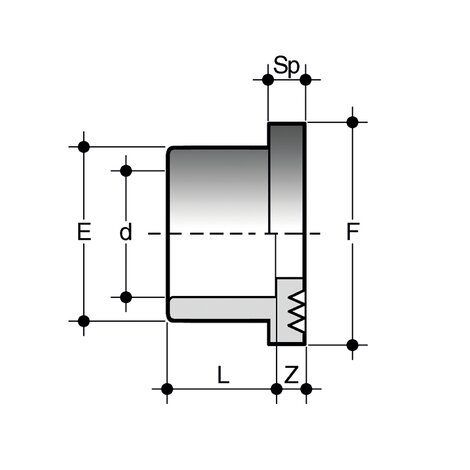

Disegno tecnico del raccordo per incollaggio - collari per flangiatura QRV
Immagine del raccordo per incollaggio QRV collari per flangiatura
Disegno tecnico del raccordo per incollaggio - collari per flangiatura QRV
Referencia d DN PN E F L Sp Z g
QRV225 I 225 200 16 245 273 119 25 5,5 1750
QRV250 250 250 10 270 306 131 20 8,5 2140
QRV280 280 250 10 307 327 147 32 14,5 3650
QRV315 315 300 10 346 377 165 32 13 4950
QRV400 *400 400 5 430 483 206 26 12 6500
