ODT

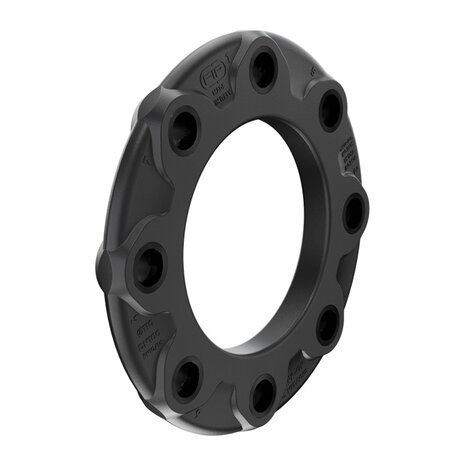

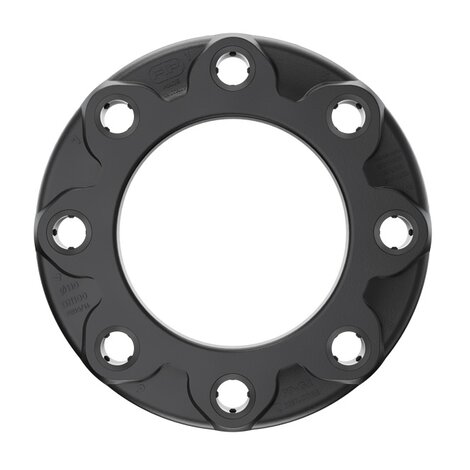

ODT - Brida gama ISO-DIN

Bridas FIP 3+ Backing Ring con núcleo de acero patentado en forma de cuña, recubierto de PP/GR. Perforación según: EN 1092-1, ISO 9624.

Volver

Referencia	Descripción	Imagen de información sobre herramientas	Tabla dimensional	División	Familia	Subfamilia	d	DN	b	d₂	d₆	D	K	M	n	*Nm	g
ODT020	ODT - Brida gama ISO-DIN	-	-	Sanitario	Desagües para plato de ducha de obra	Linnum	20	15	13	14,6	28	100	65	M12	4	10	215
ODT025	ODT - Brida gama ISO-DIN	-	-	Sanitario	Desagües para plato de ducha de obra	Linnum	25	20	15	14,6	34	111	75	M12	4	15	308
ODT032	ODT - Brida gama ISO-DIN	-	-	Sanitario	Desagües para plato de ducha de obra	Linnum	32	25	17	14,6	42	120,2	85	M12	4	15	449
ODT040	ODT - Brida gama ISO-DIN	-	-	Sanitario	Desagües para plato de ducha de obra	Linnum	40	32	18	18,6	51	140	100	M16	4	20	682
ODT050	ODT - Brida gama ISO-DIN	-	-	Sanitario	Desagües para plato de ducha de obra	Linnum	50	40	19	18,6	62	150	110	M16	4	25	808
ODT063	ODT - Brida gama ISO-DIN	-	-	Sanitario	Desagües para plato de ducha de obra	Linnum	63	50	19	18,6	78	1654	125	M16	4	35	1100
ODT075	ODT - Brida gama ISO-DIN	-	-	Sanitario	Desagües para plato de ducha de obra	Linnum	75	65	19	18.6	92	186	145	M16	4	35	1200
ODT090	ODT - Brida gama ISO-DIN	-	-	Sanitario	Desagües para plato de ducha de obra	Linnum	90	80	20	18,6	109	200,8	160	M16	8	35	1430
ODT110	ODT - Brida gama ISO-DIN	-	-	Sanitario	Desagües para plato de ducha de obra	Linnum	110	100	20	18,6	128	221	180	M16	8	35	1498
ODT125	ODT - Brida gama ISO-DIN	-	-	Sanitario	Desagües para plato de ducha de obra	Linnum	125	100	20	18,6	135	221	180	M16	8	35	1330
ODT140	ODT - Brida gama ISO-DIN	-	-	Sanitario	Desagües para plato de ducha de obra	Linnum	140	125	24	18,6	158	251	210	M16	8	45	2200
ODT160	ODT - Brida gama ISO-DIN	-	-	Sanitario	Desagües para plato de ducha de obra	Linnum	160	150	25	22,6	178	284	240	M20	8	70	3120
ODT180	ODT - Brida gama ISO-DIN	-	-	Sanitario	Desagües para plato de ducha de obra	Linnum	180	150	25	22,6	191	284	240	M20	8	70	2590
ODT200	ODT - Brida gama ISO-DIN	-	-	Sanitario	Desagües para plato de ducha de obra	Linnum	200	200	27	22,6	235	340	295	M20	8	70	4181
ODT225	ODT - Brida gama ISO-DIN	-	-	Sanitario	Desagües para plato de ducha de obra	Linnum	225	200	27	22,6	238	340	295	M20	8	70	4002
ODT250	ODT - Brida gama ISO-DIN	-	-	Sanitario	Desagües para plato de ducha de obra	Linnum	250	250	30	22,6	288	395,6	350	M20	12	70	5660
ODT280	ODT - Brida gama ISO-DIN	-	-	Sanitario	Desagües para plato de ducha de obra	Linnum	280	250	30	22,6	294	395,6	350	M20	12	70	5182
ODT315	ODT - Brida gama ISO-DIN	-	-	Sanitario	Desagües para plato de ducha de obra	Linnum	315	300	32	22,6	338	446	400	M20	12	90	7123
