DIV

DIV - Figura B - ISO-UNI - reducciones

Accesorios de unión - reducciones.

Manguito reductor extremo macho para pegar (d) extremo hembra para pegar (d1 reducido) (Fig. B).

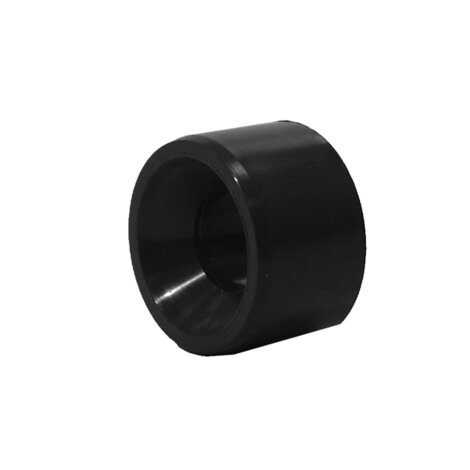

Immagine del raccordo per incollaggio - riduzioni DIV

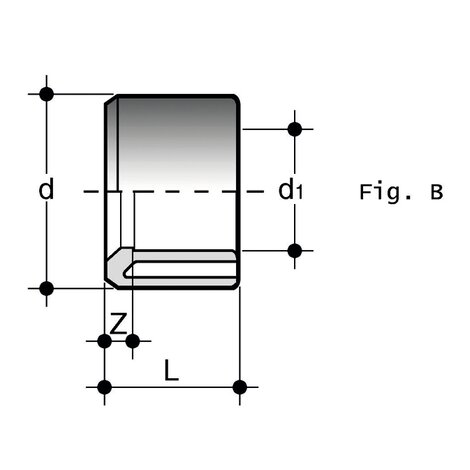

Disegno tecnico del raccordo per incollaggio - riduzioni DIV fig. B
Immagine del raccordo per incollaggio - riduzioni DIV
Disegno tecnico del raccordo per incollaggio - riduzioni DIV fig. B
Referencia d x d1 PN L Z g
1RRC121O00 I 200 x 160 16 106 20 1310
DIV016012 16 x 12 16 14 2 1
DIV020016 IF 20 x 16 16 16 2 3
DIV025020 IF 25 x 20 16 19 3 5
DIV032020 I 32 x 20 16 22 6 15
DIV032025 IF 32 x 25 16 22 3,5 10
DIV040020 I 40 x 20 16 26 9 25
DIV040025 I 40 x 25 16 26 7 24
DIV040032 IF 40 x 32 16 26 4 17
DIV050032 I 50 x 32 16 31 8,5 35
DIV050040 IF 50 x 40 16 31 5 32
DIV063032 I 63 x 32 16 38 16 73
DIV063040 I 63 x 40 16 38 11,5 75
DIV063050 IF 63 x 50 16 38 7 65
DIV075050 I 75 x 50 16 44 13 120
DIV075063 IF 75 x 63 16 44 6 85
DIV090050 I 90 x 50 16 51 20 200
DIV090063 I 90 x 63 16 51 13 210
DIV090075 IF 90 x 75 16 51 7 150
DIV110063 I 110 x 63 16 61 23 340
DIV110075 I 110 x 75 16 61 17 360
DIV110090 IF 110 x 90 16 61 9 270
DIV125110 IF 125 x 110 16 69 8 285
DIV140090 I 140 x 90 16 76 25 730
DIV140110 I 140 x 110 16 76 17 645
DIV140125 IF 140 x 125 16 76 9,5 350
DIV160090 I 160 x 90 16 86 35 1040
DIV160110 I 160 x 110 16 86 24 945
DIV160140 IF 160 x 140 16 86 10 565
DIV180160 - *180x160 10 96 10 710
DIV200180 - *200 x 180 10 106 10 870
DIV225160 I 225 x 160 16 119 33 1840
DIV225200 225 x 200 16 119 13 1380
DIV250160 - 250 x 160 10 132 45 3100
DIV250180 - *250 x 180 10 132 36 3100
DIV250200 250 x 200 10 132 25 3500
DIV250225 250 x 225 10 132 12 2100
DIV280200 - *280 x 200 10 146 40 4100
DIV280225 - 280 x 225 10 147 27 4300
DIV280250 *280 x 250 10 147 15 2500
DIV315200 - 315 x 200 10 165 58 8650
DIV315225 - 315 x 225 10 165 45 8100
DIV315250 - 315 x 250 10 165 33 5330
DIV315280 - 315 x 280 10 165 18 4500
