ODV

Backing ring for stubs QPV, QRV, QLV EN/ISO/DIN Drilling: - PN 10/16 up to DN150 - PN 10 from DN200

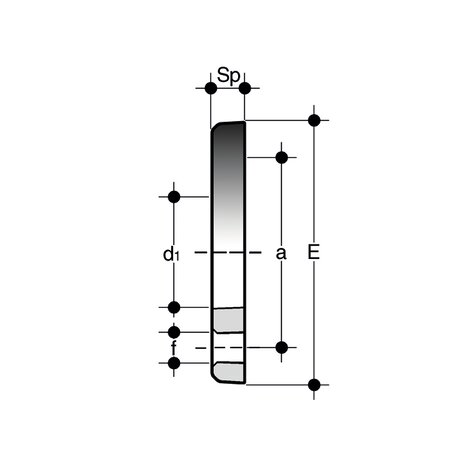

Reference	d	DN	MPA (bar)	a	b	d₁	E	f	Sp	U	**(Nm)	g
ODV020	20	15	10	65	M12 x 70	28	96	14	11	4		-
ODV025	25	20	10	75	M12 x 70	34	107	14	12	4		-
ODV032	32	25	10	85	M12 x 70	42	117	14	14	4	10	-
ODV040	40	32	10	100	M16 x 85	51	143	18	15	4	13	-
ODV050	50	40	10	110	M16 x 85	62	153	18	16	4	13	-
ODV063	63	50	10	125	M16 x 95	78	168	18	18	4	15	-
ODV075	75	65	10	145	M16 x 95	92	188	18	19	4	17	-
ODV090	90	80	10	160	M16 x 105	109	203	18	20	8	18	-
ODV110	110	100	10	180	M16 x 105	132	222	18	22	8	20	-
ODV125	125	125	10	210	M16 x 115	149	250	18	26	8	25	-
ODV140	140	125	10	210	M16 x 120	166	251	18	26	8	25	-
ODV160	160	150	10	240	M20 x 135	189	290	22	29	8	30	-
ODV200	200	200	10	295	M20 x 140	235	340	22	30	8	45	-
ODV225	225	200	10	295	M20 x 140	252	340	22	30	8	50	-
ODV250	250	250	10	350	M20 x 150	278	396	22	34	12	60	1790
ODV280	280	250	10	350	M20 x 160	309	396	22	35	12	70	1880
ODV315	315	300	10	400	M20 x 180	349	465	22	40	12	50	3050
ODV355	355	***350	4	460	M20 x 180	386	505	22	32	16	70	3600
ODV400	400	***400	4	515	M20 x 180	434	565	25	33	16	55	4500
ODV500	500	***500	4	600	M20 x 160	540	650	25	31	20	70	4200
